產品中心
電子插件智能裝備技術創新者

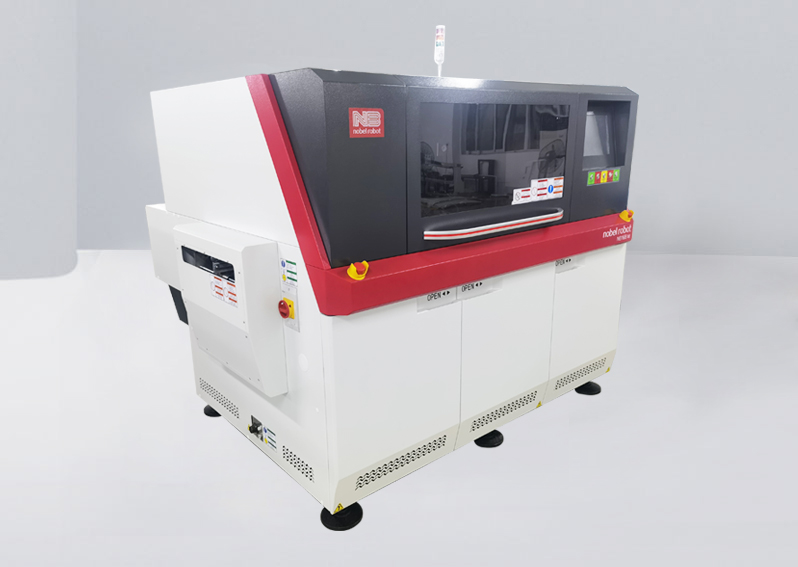

全新自動立式插件機
- 伺服電機驅動，360°插入角度，實現高速高密度插件。
- 插件不良自動檢測，可以選擇自動補插功能。
- 全自動上下板軌道系統，配合上下板機實現全自動流程。
- 支持2.5/5.0mm跨距，7.5/10.0/3.5mm跨距（選項）。
- 觸摸屏中文界面，高端、便捷、易用。
- 緊湊型設計，占用空間小。
全新自動立式插件機
產品特點
伺服電機驅動，360°插入角度，實現高速高密度插件。
插件不良自動檢測，可以選擇自動補插功能。
全自動上下板軌道系統，配合上下板機實現全自動流程。
支持2.5/5.0mm跨距，7.5/10.0/3.5mm跨距（選項）。
觸摸屏中文界面，高端、便捷、易用。
緊湊型設計，占用空間小。
多種配置可供選購
- 德標型
- 日標高配型
- 日標標配型
- 定制型
*以上型號均可支持2.5/5.0mm跨距，7.5/10.0/3.5mm跨距（訂購時可根據客戶需求選擇）。
與國內外主流立式插件機的性價比評估：
| 品牌 | 國外某主流型號 | Nb168 | 國內某主流型號 |
| 理論產能（CPH） | 22000 | 22000 | 18000 |
| 實際產能（CPH） | 16000 | 16000 | 6000 |
| 實際插入率（PPM） | 小于1000 | 小于1000 | 小于3000 |
| 投資額（RMB） | 1400K-1800K | 700K-900K | 350K-500K |
| 耗材（RMB/月） | 10K-20K | 1K-2K | 1K-2K |
| 使用壽命（年） | 10+ | 10+ | 2-5 |
性能參數
| 電源 | 額定電壓：3相 380V±20V 頻率：50/60HZ 額定容量：約4.0kVA |
| 空氣源 | 供給氣壓：Min 0.45Mpa-Max 0.8Mpa (運轉氣壓為0.45MPa-0.5MPa) 供給空氣量：約80L/min（A.N.R） |
| 設備尺寸 | W2120mm*D1750mm*H1610mm(不包信號塔，料架) |
| 重量 | 主機重量：約2000kg(僅主機) |
| 速度 | 快速插件：0.168秒/點 |
| 適合元件 | 間距：2.5mm/5.0mm(標準型號) 間距：3.5mm/7.5mm/10.0mm（選購型號√） |
| 插入方向 | 360°方向（1°為單位） |
| 補插方式 | 自動機器補插/手動機器補插 |
| 識別方式 | 自動識別 |
| 適用基板尺寸 | 最?。?0*50mm 最大：500*380mm |
| 折彎角度 | N字形35°角 |
| 供料器 | 5.0mm標準供料器（10支） |
應用行業
